Analyser et simuler l'additionneur binaire complet (full adder).

Voir les commandes du simulateur ModelTech:

initialisation - cette commande depend  de l'installation locale:

%setup modeltech

créer un répertoire VHDL:

%mkdir vhdl

Commandes du ModelTech:

initialiser la bibliotheque de travail - (work)

%vlib work

compilation d'un fichier source .vhd

e.g. %vcom adder.vhd

lancement du simulateur dans l'environnement X-windows:

%vsim motif

Quelques commandes internes du simulateur:

afficher toutes les fenetres:

VSIM> view *

voir tous les signaux:

VSIM> wave *

forcer un signal d'entree- liste de valeurs et de retards en ns

VSIM> force /a 1 10, 0 20, 1 40

VSIM> force /b 1 20, 0 40 -repeat 40

Exercice 0 - partie B:

mots clés à étudier: process, variable, for .. loop


• la première version de l'architecture fonctionnelle utilise une variable interne pour le stockage de la valeur de la retenue entre les étages de l'additionneur; le délai entre cin est cout est globalisé

• la  deuxième version de l'architecture fonctionnelle doit utiliser des signaux intermediaires entre les étages de l'additionneur;   p.e. signal c: bit_vector(2 downto 0)  avec des délais locaux



• la troisième  version de l'architecture fonctionnelle est générique :

dans l'interface de cette version il faut introduire le terme générique caractérisant la taille de l'additionneur
generic(taille: integer := 4); le module de l'architecture doit etre modifiée en conséquence


• la quatrième  version de l'architecture fonctionnelle contient une fonction "+" surchargée :

cette fonction "+" effectue l'opération de l'addition sur des vecteurs binaires, le résulat est un vecteur
binaire de la même taille que les opérandes;
dans ce cas l'expression s <= a + b; est acceptée le compilateur
reste le problème des retenues cin et cout ?


• la  cinqième  version de l'architecture (additionneur 4 bits) est du type data flow  : elle ne contient que des affectations type signal enchainées par les signaux internes:

• mots clés a étudier: signal, component, port map, generate, ..

• la première version de l'architecture structurelle utilise une instantiation directe par  port map listé dans l'architecture

• la  deuxième version de l'architecture structurelle doit utiliser le mécanisme de génération des instantiations: generate

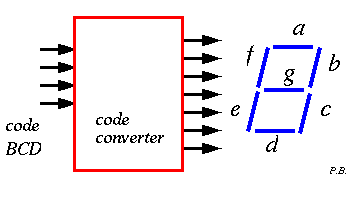

Ecrire et simuler un transcodeur du code DCB en segments d'un afficheur a 7 segments.

• la première version peut être testée  manuellement avec les commandes du simulateur

---



• la deuxième  version doit être testée  par une unité de test générant automatiquement  les valeurs nécessaires; cette solution est basée sur un système à deux composants: unité testée et unite de test. L'unité de test contient un algorithme de génération de vecteurs de test (p.e. un compteur) : voir test bench

---



• la troisième  version doit être testée  par une unité de test générant et vérifiant automatiquement  les entrées et les sorties (reponses) du circuit testé ; cette solution est basée sur un système à deux composants: unité testée et unite de test. L'unité de test utilise un fichier de vecteurs de test préparé indépendament.

Ecrire et simuler un circuit de compteur type "ripple carry" à quatre bascules. Dans cette exercice nous avons trois niveaux hierarchiques de description:

• bascule D (dff):  entrées - din, clr; sorties - q, qb
• compteur quatre bits: quatres bascules dff interconnectés
• banc de test "test bench": sorties - enb, clk, rst

configuration FourBitConfig of FourBitTop is
for structural
  for fb: FourBitCounter
          use entity work.FourBitCounter(FFstructure);
          for FFstructure
              for all: DFF
                       use entity work.DFlipFlop(behavioral);
              end for;
          end for;
  end for;
  for TB: TestBench
          use entity work.FourBitTB(simple);
  end for;
end FourBitConfig;

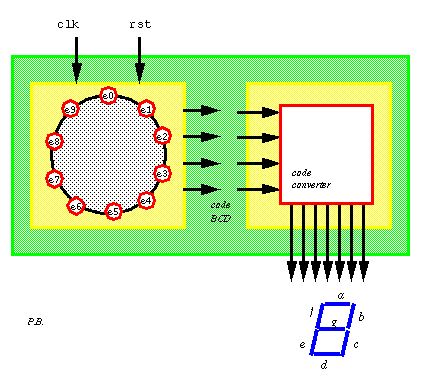

Ecrire et simuler un circuit sequentiel a 10 etats avec une ligne d'horloge (clk) et une ligne de reset (rst).

Les sorties du sequenceur doivent etre connectees au converteur BCD->7 segments elabore dans le premier exercice.

L'ensemble: le sequenceur et le transcodeur doivent etre integres dans une architecture structurelle a deux composants.

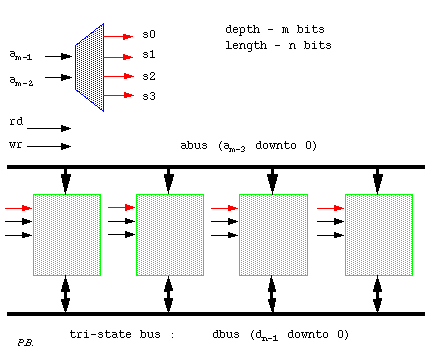

Ecrire et simuler un sous-systeme memoire compose de:

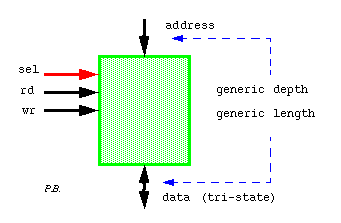

• 4 blocs RAM de taille generique
• un decodeur pour les signaux de selection
• bus adresse (abus)
• bus donnee (dbus) a trois etats

La logique standard  intègre un système logique à 9 valeurs et les fonctions de resolution nécessaires pour construire un bus.
Pour l'inspiration  voir external links: "libs&cores" par exemple : Doulos
URL: http://www.doulos.co.uk/models

• la première version de l'architecture structurelle utilise une instantiation directe par  port map listé dans l'architecture

• la  deuxième version de l'architecture structurelle doit utiliser le mécanisme de génération des instantiations: generate

(this model is a modified version of the ASIC processor taken from the book of U. Golze ,"VLSI Chip Design with Hardware Description Language VERILOG")

This model implements a simple 32-bit processor. The processor has no registers; it reads and writes the operands

directly from and to memory.

Instructions

The list of the instructions is as follows:


The source code of the behavioral description of the processor consists of one module
This unique VERILOG module implements processor and memory.
The description of the module begins with main memory declaration . The size of the memory is 2**12 of 32-bit words.
The program counter is 12 bits.
The 'define stements abbreviate the instruction fields and provide the code constants for different opcodes and condition codes.
The task setcondcode is a function which computes the values of condition flags (status flags).
The always block always execute one instruction of the application program:
first an instruction is fetched from MEM and PC is increased then the instruction is decoded by a case statement.
The selection

if ('IMMED) MEM['BB]='AA;

else MEM['BB] = MEM['AA];

A realiser:

1. Transcrire le code VERILOG en VHDL et effectuer sa simulation
2. Decomposer l'entite unique du model VHDL en deux parties (version "structurelle"):

• le sous-systeme memoire
• le CPU

• dp32,
• dlx,
• 8085,

• VHDL-Database (Strasbourg - France)
• VHDL models (logic_circuits, processors,.. )
• RASSP : modeling (libraries, circuits,..)

• Regardez dans l'interface de ressources locales  - models
• Regardez dans l'interface externe - le bouton:  libs&cores
• Cherchez sur le WEB avec le bouton: WWW search
